邊滑式環形線圈繞線機-過線方式

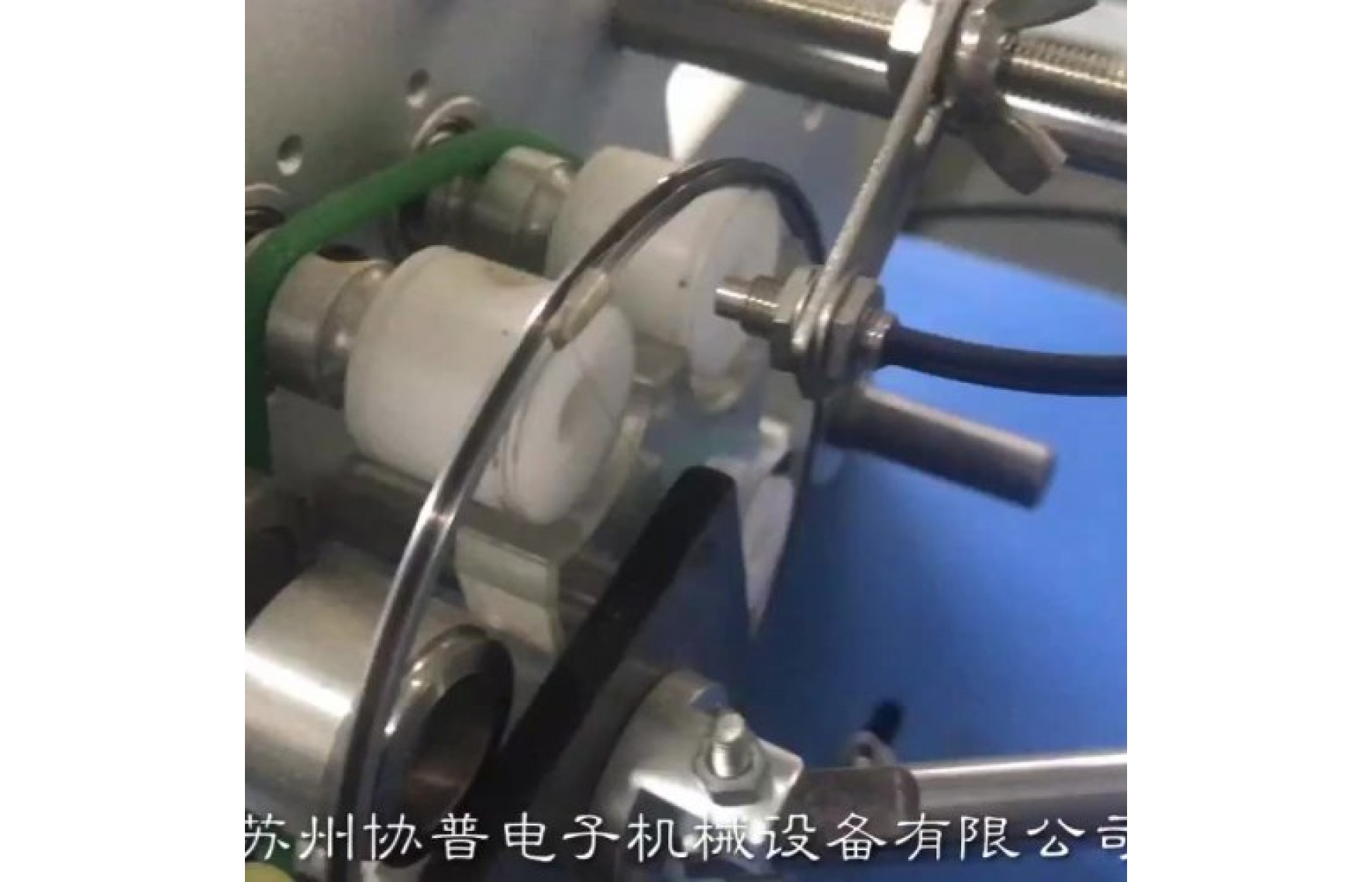

邊滑式環形線圈繞線機的過線方式:
邊滑式環形線圈繞線機,其控制器的設置方式與皮帶式環形線圈繞線機基本一樣,不同的地方在于,繞線方向與儲線方向,當人站在繞線機的右邊時,皮帶式環形線圈繞線機的儲線方向是逆時針方向,而邊滑式環形線圈繞線機的儲線方向為順時針,而在繞線的時候,皮帶式環形線圈線機與皮帶式環形線圈繞線機的方向一致,都是逆時針方向.
通常我們為了方便觀察繞線的情況,我們可以繞線階段,連續按兩次"啟動"鍵,這時我們用手轉動環形線圈繞線機立板左側的轉動手柄時,我們可以輕易清晰的觀察到漆包線的繞制過程.
