協普?繞線機蜂房線圈繞線機
蜂房線圈繞線機

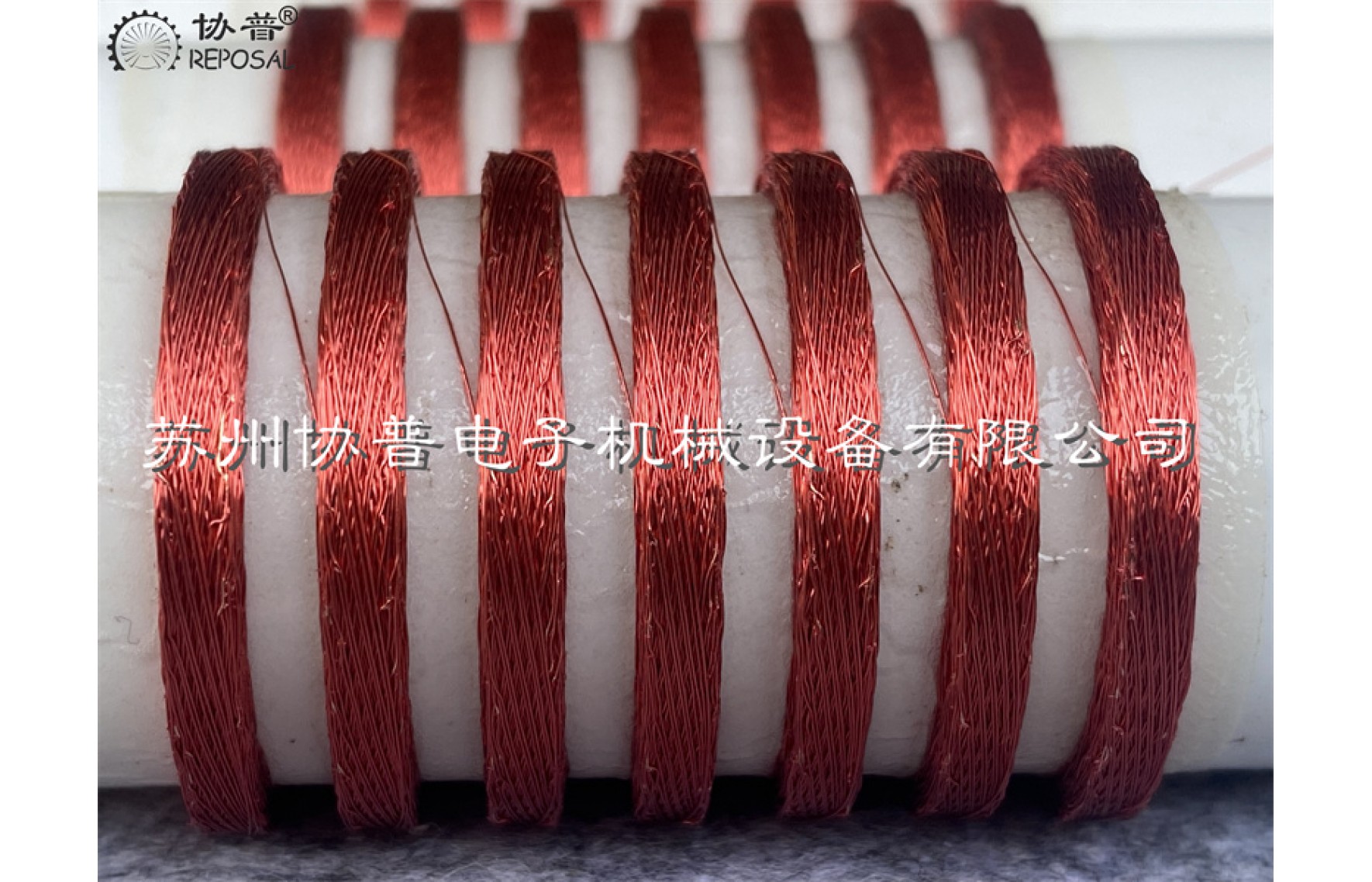

協普數控蜂房繞線機，專為蜂房電感線圈設計，蜂房線圈以其體積小，分布電容小，而且電感量大在一些特殊場合具有不可替代性。之所有有這些優良特性，是因為蜂房線圈的獨特結構，
傳統蜂房式繞線機是靠一套復雜的齒輪系統實現功能，如果需要繞制不同的蜂房線圈，需要制造并更換不同的齒輪，相當繁瑣而且效率極低，協普數控蜂房繞線機采用高精度控制系統，配合特定算法，繞制精度高，速度快，通過不同的設置即可繞制不同寬度，不同折點，不同匝數的蜂房線圈，讓您繞制蜂房線圈時得心應手。
蜂房線圈的電感量大，主要是是因為其特殊的結構致。它在繞制成型后，從外觀來看，就像是一個蜂房，由線圈形纏規則的纏繞形成一個一個蜂房，在這一個一個蜂房中，每個蜂房的磁通量都是相互連通的，并且這些小磁體的磁通量密度是隨著時間和位置的變化而變化的，就像在一個蜂房中的食物一樣。這種磁通量孔隙的分布使得蜂房線圈的電感量較大，因為它有更多的磁體相互作用，從而形成更多的磁通，提高了電流的磁導率，使得電感量增加。
同時，由于蜂房線圈中每個小磁體的磁通量是相互連通的，所以可以通過增加蜂房的大小來增加電感量。蜂房線圈的電感量較大是由其形狀和磁通量孔隙分布所致，而并不是因為電阻會增加。
繞制蜂房式線圈的絕緣導線可以是單股漆包線，也可以是多股漆包線或是絲包線。
人們通常很好奇這種線圈怎么繞出來的，下面用我們公司開發的數控蜂房線圈繞線機給大家演示。
