CNC數控自動單軸繞線機sp-101b

音圈繞線機

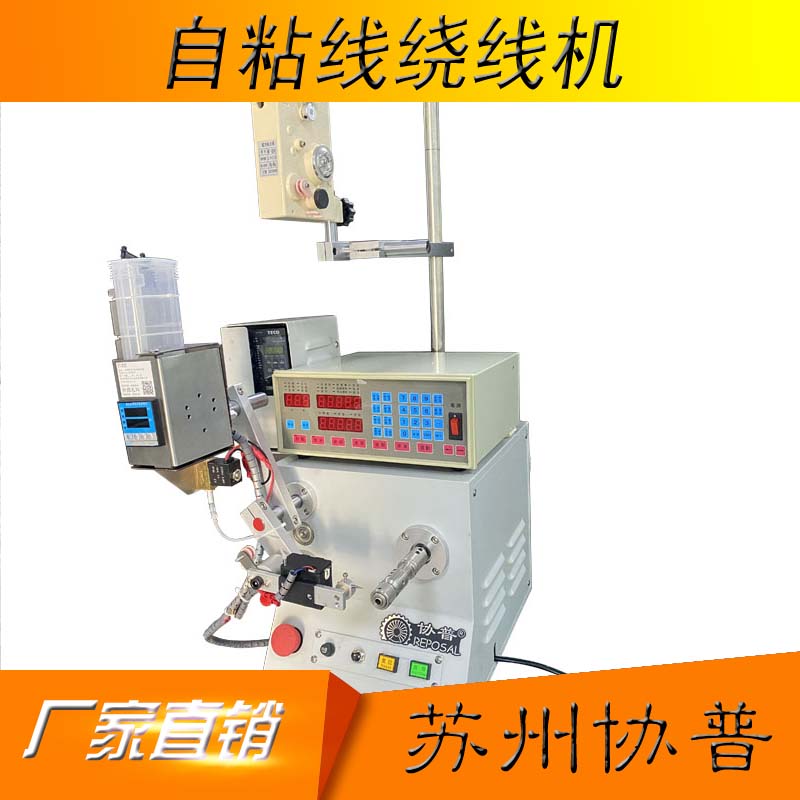

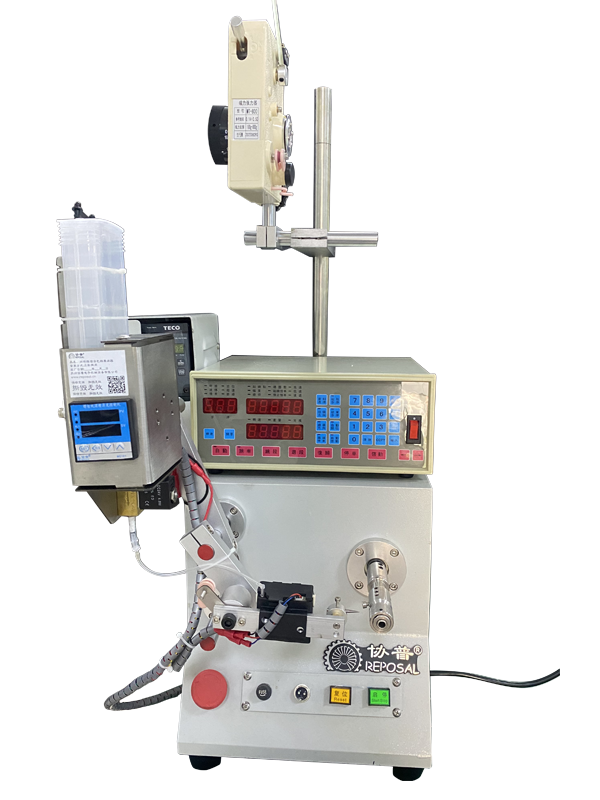

          SP-101AY型數控音圈繞線機針對音圈繞制開發，采用高精度微型單片機配合用戶軟件進行精密繞線工藝程序控制, 選用臺灣東元變頻器控制繞線主軸，運轉平穩, 繞線主軸采用精密磨制工藝，針對音圈工藝采用大軸承跨距設計，使主軸旋轉精度高。

            音圈繞制一般采用醇熔漆包線，在漆包線通過酒精杯時其外層粘結層帶有粘性，其酒精杯中羊毛氈的酒精含量過多或過少都會影響其粘結速度與產品一致性，本公司為此開發了閉環數控酒精濕度控制系統，可以根據現場工藝，漆泡線及繞制速度的不同，設置需要的酒精濕度，自推出市場，得到用戶的一致好評。

主機箱采用鑄造工藝，滿足音圈繞制時對機箱的強度、剛度要求。 排線機構采用步進電機帶動精密滾珠絲杠排線, 張力控制部分采用可調式磁阻尼張力器，

            SP-101AY型數控音圈繞線機是本公司廠徑過十多年的不斷完善和改進，向市場推出的一種先進的高精度繞線設備, 性能已達到和超過目前日本和臺灣產同類型產品.

             SP-101AY音圈繞線機主要用于繞制大口徑揚聲器，紙管音圈和鋁管音圈,也可用于小口徑音圈和耳機,受話器,話筒,薄型喇叭的脫胎音圈,磁頭,儀表動圈,電感器, 變壓器等需要精密排繞和槽繞的線圈.

            SP-101AY音圈繞線機能快速便捷的設定繞線起繞點，排線幅寬，繞線匝數，繞線節距能設置到到0.001mm.能設置每層結束時自動停止，共有999組工藝數據存儲空間，不但能極為方便的存儲調用，而且在工藝數據之間能任意指定是否需要自動啟動。

            繞制的截面形狀可以間繞和密繞,也可以繞制寶塔型結構，其繞線軸與排線軸都可以單獨的設置正反轉，可以設置線性加速與線性減速，用戶設定的所有參數能完整保留在計算機中,電源關閉不會丟失。

主要技術指標:

1.控制器：   精密CNC繞線機控制器。

2.變頻器：   臺灣東元。

3.軸承:       日本NSK。

4.機箱：      整體鑄造式機箱.

5.酒精供給：閉環數控酒精濕度控制系統.

6.張力控制：磁阻尼張力器（可選配）

7.排繞線徑                            0.03-1.0mm

8.排線行程                            0-99.0mm

9.可繞線圈直徑                    ≤100mm

10.排線初始位置重復精度     ≤0.01mm

11.工位數                                 單工位

12.制動精度                             ≤0.1匝

13.自動跳槽數                         ≤20槽

14.可儲存繞線模式                  ≤999組

15.主軸轉速                              0-3000轉/分無級調速

16.使用電壓                            220~v土5%50Hz

17.毛重                                    80KG
