繞線機多個程序的連續執行
本公司CNC繞線機允許存儲1000組工藝數據,并支持其中多組工藝數據連續執行,連續執行的組數可以從2組到1000組均可設置,此功能對于工藝比較復雜,需要多次外部干預的產品,提供了極大的方便靈話性,以下的繞線機操作視頻介紹了具體的設置方法.
下面我們說明一下協普繞線機兩個程序,
或者是多個程序之間的連續自動執行,
也就是說繞完第一個程序之后,
然后第二個程序自動執行,
不需要你在中間按啟動鍵,
我們示范一下,
設置是怎么設置的,
首先"步序設定""輸入"
在第二個程序的時候,
我們把"自動啟動"
現在是打開的,
然后第一個程序的"自動啟動"我們要把它關閉,
因為這如果是第一個程序的"自動啟動"打開,
它會成為一個無限循環,
現在把它關閉,
然后按"輸入"按"復歸"
好了,
然后我們注意左下角""燈要打開,
然后我們按啟動.
繞線機工藝參數的存儲和調用

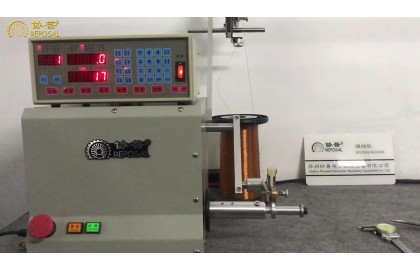

本公司CNC繞線機支持1000組繞線工藝數數據的存儲,您在繞制完成一個線圈的工藝數據后,即自動保存,當您調試下一個產品時,只需要從下一個程序號開始設置參數即可,當你需要生產原來的產品時,也可以非常方便的調用.下方的視頻說明本公司繞線機工藝數據的存儲與調用.
我們介紹一下協普自動繞線機工藝程序的.
存儲和調用.
協普的自動繞線機控制器它可以存儲.
1000種不同的工藝程序.
我們怎么切換的.
按起始步數.
按1按輸入.
然后按結束部序.
按1按輸入按復歸.
然后我們按部序設定按輸入.
我們會發現我們繼續按輸入.
按輸入之后的話.
它會在程序一的范圍之內來設定.
起繞點意思就是說從什么地方開始繞.
我們可以通過這個箭頭來指定.
我們也可以通過直接輸入數字.
比如說這是36.5.
我們可以輸入37.
這是起繞點.
然后我們可以給他指定幅寬.
我們說的幅寬就是這個線在多大.
一個范圍之內來回的繞.
繞線機工藝參數的設置
本公司CNC繞線機控制器經過不斷完善,其功能完備,性能穩定,可以精確的設置起繞點,線徑,幅寬,高速,低速等主要參數,同時還包括比如起始慢速,停止慢速,兩端停止等等輔助參數,這些常用參數都設計在用戶參數設置區,下面的視頻比較詳細的說明了本公司CNC繞線機的參數設置過程:
現在我們介紹一下協普繞線機的工藝參數的設置.
協普繞線機的控制器分為這么幾大部分的功能.
這個部分叫數字參數區.
它代表的是當前機器的狀態.
比如說這邊的紅燈亮就是對應著待機狀態.
說明這個機器在待機狀態.
下面的狀態有運轉.慢車,定位.超速.
這是一個狀態區就是監視機器目前狀態的.
這是一個數字參數區.
數字參數需就是需要我們設置的一些數字.
在這個地方.
這是一個開關參數.
比如說排線方向開始的時候.
是從左往右還是從右往左.
這是排線方向.
還有繞線方向.
比如說我們站在機器的右側的時候.
看這個繞線軸它是順時針轉還是逆時針轉.
然后選方向.
高頻變壓器繞線機結構
此視頻說明的是高頻變壓器繞線機結構,一般的簡易繞線機結構大致分為幾個部分第一部分,是繞線部分,就是繞線軸,第二部分為排線部分,就是在繞線軸旋轉的同時使漆包線往復排繞的機構,第三部分為過線機構,即漆包線從原裝的筒到張力機構中間的這一部分,這一部分通常由一些支架類零件組成,第四部分為張力部分,為漆包線繞制在線圈上提供要求不等的張力,第五部分為排線頭部分,即繞線機已經過張力器并獲得張力,即將繞到線圈上的這一部分機構,高頻變壓器因為其設計有針對性,與一般的簡易繞線機相比,因為其繞組較多,結構緊湊,而且產品要求并不高,所以沒有張力器部分,但是因為高頻變壓器大多需要擋墻膠帶與絕緣膠帶,所以與一般的簡易繞線機相比,多了這兩個部分.

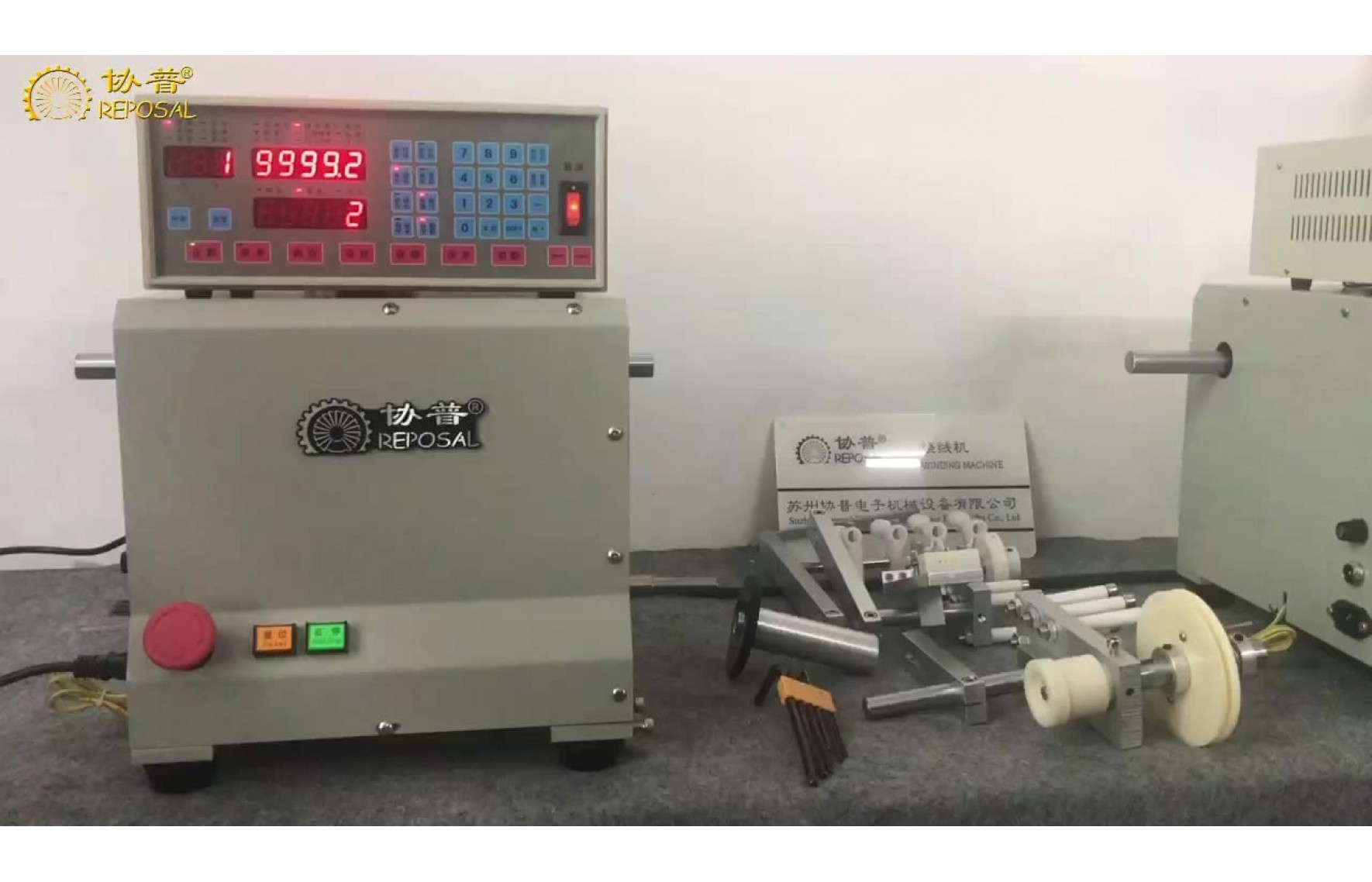

我們簡單介紹一下這臺變壓器繞線機的結構.
他為什么這臺繞線機名稱為變壓器的繞線機.
因為它可以同時支持多種不同規格的漆包線.
每一個漆包線都是從這個位置到這個位置.
然后經過陶瓷圈.
然后經過羊毛氈.
然后這兒有從小到大不同的孔.
這里有4個這樣的陶瓷圈.
這個樣子.
這樣的話他就可以一次裝夾.
變壓器的骨架裝在這個位置.
它一次可以有4個不同規格的漆包線進行繞制.
不同規格的漆包線.
這個位置是用來放高頻變壓器骨架兩側的擋墻膠帶的.
這個位置是用來放置高頻變壓器的絕緣膠帶.
所以說這臺機器它就適合于高頻變壓器的繞制.
