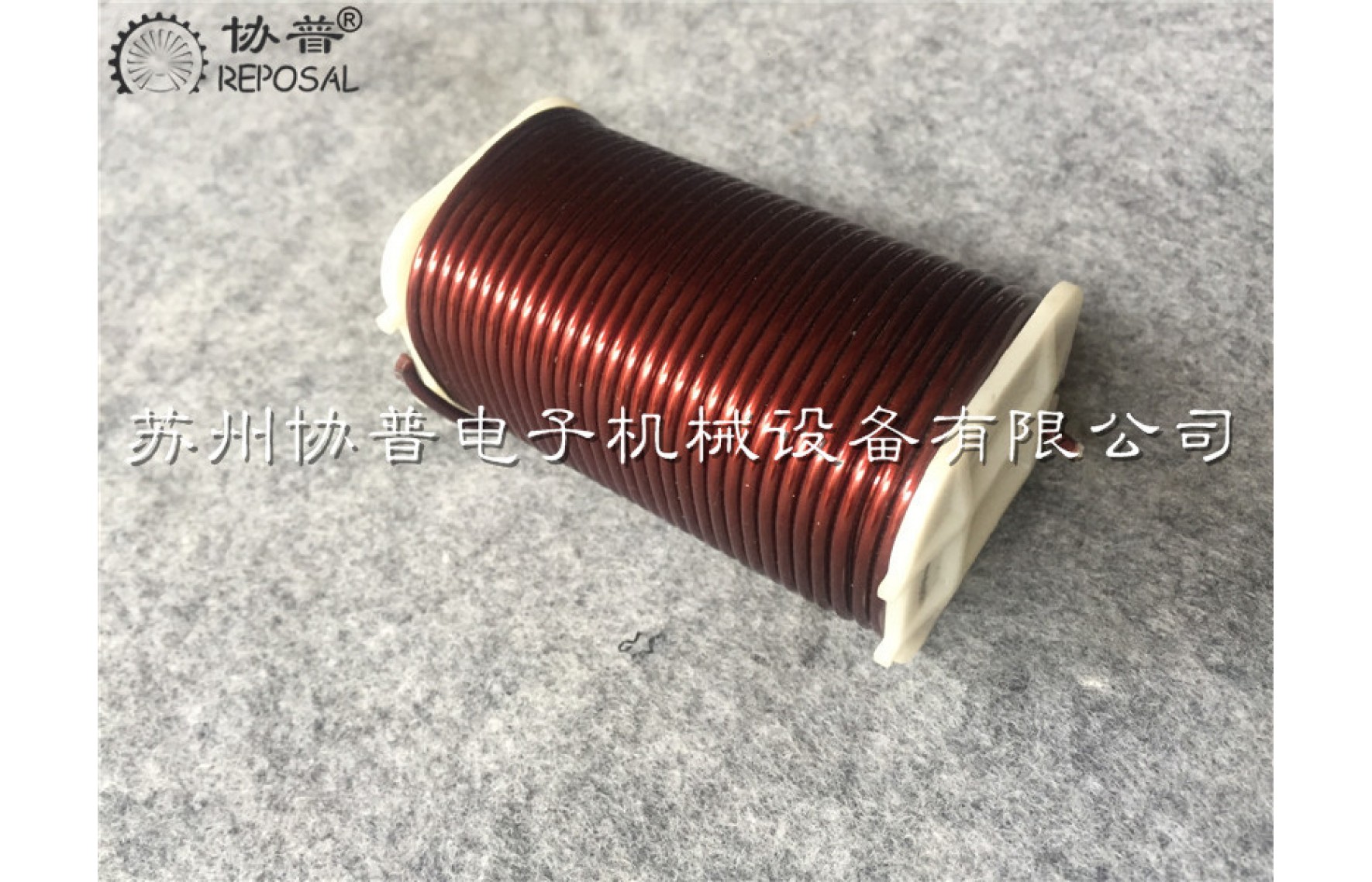

封閉矩形互感器線圈,細徑0.12mm,要求繞制速度快,產品裝卸方便.

協普?大型電力變壓器繞線機的優化設計

   在制造電力變壓器的時候，繞制變壓器線圈是一個超重要的步驟，你想想，變壓器線圈繞得更牢靠、整齊一點，變壓器的強度和防護短路能力都能大大提高。但現在的變壓器繞線機大多都得靠人工來對線圈進行額外整理，整個設備自動化程度低，生產效率也不高，所以，研發一臺優秀的大型變壓器繞線機對我們公司來說是至關重要的事情。



    我們對變壓器繞線機的主軸技術、壓緊力與繞組質量之間的關系以及壓緊力的控制等關鍵技術進行了深入研究。根據變壓器繞制原理和工藝流程，我們提出了一整套大型變壓器繞線機的整體設計方案，包括機械結構和電氣控制。從機械上來說，我們簡化了傳統變壓器繞線機的復雜結構。而在電氣控制方面，我們確保電機啟停時的穩定性，保證繞組線圈在繞制過程中的松緊度均勻。對于變壓器繞線機的核心部件——主軸系統和壓緊裝置，我們進行了類型和參數的計算和選擇。通過壓緊裝置，我們能夠在變壓器繞組線圈繞制的過程中提供實時的軸向和輻向壓緊力，這對于提高繞組的緊密度非常有效。

    我們還利用了有限元對繞線機的輻向壓緊裝置進行了靜力學分析，并根據分析結果進行了結構優化。我們發現，隨著繞組層數和匝數的增加，所需的軸向和輻向壓緊力也會相應變化。通過分析實驗數據，我們發現在繞制質量要求范圍內，繞制壓緊力有一個最大值和一個最小值，而將繞制壓緊力與層數及匝數近似成正比關系是最合理的選擇。

    我們公司開發的大型變壓器繞線機已經初步調試完畢并投入市場。經過測試，這臺變壓器繞線機各項性能參數都符合設計要求，運行穩定高效。它能繞制出緊密規整的變壓器繞組線圈，而且得到了市場的充分肯定。

   電力變壓器作為電網設備，通過變壓器繞組線圈間的電磁感應進行電壓的轉換。隨著市場的不斷發展，對變壓器的制造水平提出了更高的要求，市場需要更節能、高效的變壓器。因此，變壓器制造工藝的優化顯得尤為關鍵質量和性能都取決于工藝設備。變壓器繞線機的技術水平直接反映了變壓器的制造水平。因此，加快變壓器繞線機的開發是提高變壓器性能的重要保障。

                    協普?繞線機成功發布射頻消融導管繞線機

        射頻消融技術具有消融和切割功能，治療機理主要為熱效應。射頻是指無線電頻率，頻率達到每秒15萬次的高頻振動，但它不屬于無線電通信中波段的劃分。

       協普?繞線機經過不斷試驗優化，將此繞線工藝完成。

      此繞線機的工作流程如下:

             1. 射頻消融導管繞線機主動送線裝置確保放線過程不斷線,不打節.

            2.雙折A段計量出線.

            3.人工折線頭.

            4人工固定線頭. (線頭固定暫定兩種方案)

                  4.1膠水固定起頭位置.夾具鎖緊PEEK管.

                  4.2康銅絲掛在鋼管一特征上.繞制完成后膠水固定首尾兩端.)

            5.按射頻消融導管繞線機啟動鍵繞制.

            6.( 射頻消融導管繞線機繞制過程中AB兩段線均有可調整的張力)

            7.繞制到指定位置跳格.(具體跳的長度可以設置,跳格時旋轉的角度可以設置.

            8. 射頻消融導管繞線機繞制完成后饋線點停止在結束處并保持張力.

            9.人工點膠固定線尾

            10. 射頻消融導管繞線機兩端同軸,旋轉方向同步.

            11.鎖緊軸芯后兩端需要有可調整的預拉伸力.

        變壓器絕緣皺紋紙具有較好的機械強度，較高的耐電壓強度，表面有皺紋、富有一定的韌性。而且其裁剪方便，在變壓器繞制成型后,在后工裝油浸中仍然保持一定的強度，這個特點可以非常好的保護變壓器的漆包線不會被擠壓拆斷，即滿足了絕緣性要求，又滿足了機械性能要求。

        所以其廣泛用于變壓器絕緣.一般在變壓器中使用使用,在互感器用使用較少,因為互器器鐵芯結構為環形,因為絕緣皺紋紙表面有皺紋,摩擦較大,所以使用環形包帶機纏繞時較為困難,所以一般情況下互感器線圈如果要求使用皺紋紙時,采用人工纏繞,我們經過細節改善,成功克服此一問題.

                  共模電感的功能是用來抑制共模干擾,是一種比較重要的濾波電感。

      它與差模電感不同, 雖然兩種電感都是濾波電感，但是作用不一樣也就決定了外觀以及繞線方式會有所不一樣，對于共模電感，它是繞在同一鐵心上，并且兩個繞組的線圈直徑和圈數一樣，但是繞線方向相反，一組線圈有兩個引腳，因此共模電感會有4個引腳；而差模電感則是繞在一個鐵心上并且只有一個線圈，因此它只有2個引腳，因此可從引腳數量來區分共模電感和差模電感。

    也因為共模電感是兩個繞線方向相反的繞組,理想的繞制效果是正反兩個方向的排列都整齊.

        蘇州協普電子機械設備有限公司發布雙繞式粗線徑空芯線圈繞線機sp-s112hb機型——此機型主要針對漆包線直徑較大的空芯線圈,繞圈繞制速度快,一致性好,通過控制系統與機械的優化,在較大漆包線直徑的空芯線圈繞制過程中,對于線頭固定,張力控制,繞制精度,脫模速度都為客戶提供了有競爭力的方案。

常見變壓器繞線機的分類及區別

選擇合適的繞線機是生產線圈的關鍵，繞線機作為基礎設備它的種類有很多，本文主要以變壓器繞線機為例，講講它的分類及區別，一般按照變壓器電壓等級或容量來劃分，常見的有普通數控繞線機、自動繞線機和箔式繞線機以及立式繞線機等等。

      公司擁有電子變壓器和互感器整廠設備的研發及生產優勢，有別于業界的眾多拼裝廠商，我們集繞線機行業工程技術沉淀多年研發生產經驗，開發出的新一代環形線圈系列繞線設備，廣泛應用于環形變壓器、互感器、調壓器、電感線圈等制造行業，得到業界諸多好評；蘇州協普將不斷了解用戶需求加強技術研發和售后服務水平，為客戶提供更專業優質的產品及服務。

       環形變壓器繞線機技術特點：

      采用CNC數位智能程式控制器，工作穩定，操作簡單，具有多項行業首創的先進實用功能。

      儲線環，帶線器等核心部件選用優質鋼材經多道工藝加工而成，耐用不變形。

      采用先進的控制電路，具有故障報警功能，功能開關都為兩線控制，維修更換簡單方便。

      儲線和繞線狀態下運轉速度分開設定，可以自動實現快速儲線和低速繞線運行，包帶機模式下也可以使用自動運行功能，操作簡單，使用效率高。

      加工多繞組產品時可預設多次儲線和多次繞線工序，適合有多個繞組但線徑／匝數又不同的產品，或是儲線量單次不夠的產品，免去重復裝夾和人工操作，提高生產效率。

      可以預設多組排線密度，繞線時設備可以自動變換預設的排線密度，在加工多繞組的產品，每個不同匝數繞組都可以按照預設的角度均勻的排列。

      雙變頻比例驅動，可選擇自動運行或腳踏調速。

      可無極調速，根據不同產品工藝要求設定合適的繞線速度。

設備特點：

      齒輪式繞線機具有繞線扭力大，齒環屋戔環開口尺寸高，儲線量多和適繞線徑范圍大等特點，是用途最廣的

        繞線機型；適合繞制線徑粗，排線要求很整齊及需要多股并繞的產品，如小型環形變壓器次級繞組，大功率駑

       大型變壓器初次級繞組，大線徑電感磁環，電流互感器線圈及可調電阻等。

      可根據產品的外形尺寸，完成內外徑，匝數等參數，計算需繞線的長度，選擇合適尺寸的機型。

      同一機型上可更換不同寬度儲線環，以滿足不同大小產品的儲線量和完成內徑，適用范圍更廣。

       夾具可調范圍大，排線密度快速調節及分段排線密度功能，特別適合繞制有多個繞組的變壓器產品。

      適繞線材種類多樣，如漆包銅線，漆包鋁線，鋼絲，尼龍線及電阻絲等，可用于各種行業產品的線匿加工。

         外徑:193mm

         內徑:95mm

         高度:90mm

         漆包線直徑:2.5mmX370

        小型電機和線圈的制造商面臨著提高產能和提高產品可靠性的需要，他們需要不斷減少由于線圈繞制和裝配產生對漆包線絕緣性能的破壞。由于在線圈繞制和裝配過程會產 生較大的拉伸，漆包線的絕緣層一定要有良好的柔韌性,同 時漆包線還應擁有良好的可成型性（導線的柔軟度）。

        1  漆包線的可成型性 漆包線的機械性能分為導體的和漆膜的機械性能。漆包線在繞線機繞制線圈的過程中，在嵌線工藝過程中，以及用漆包線線圈作為元件的電氣產品，在運行過程中，都有機械應力作用于漆包線上，因此可能產生漆包線伸長，漆膜損傷等現象。 所以漆包線有伸長率、回彈角、柔軟度、抗拉強度、漆膜彈性、漆膜的附著力和耐刮等性能的要求。

        1.1  導體的機械性能項目：有柔軟度、伸長率、回彈角、 抗拉強度。

        伸長率反映著材料的塑性變形，用其來考核漆包線的延展性?；貜椊呛腿彳浂葎t反映著材料的彈性變形，用其來考 核漆包線的柔軟度?？估瓘姸扰c導體的回復再結晶程度及回復后組織的晶粒大小有關，抗拉強度、柔軟度和伸長率的好壞反映了銅材質量和漆包退火的程度，它們對于繞線質量有 很大的關系。

        在漆包線涂制過程中，如果涂漆道數和回線的次數過多，在導輪的直徑不夠大的條件下，導線不斷受到拉伸和壓 縮的交替變形，造成晶格的歪扭，在拉伸時容易拉斷。漆包線在繞線機繞制運行時，線上承受過大的張力，將使線材拉細，此時由于晶格上原子或離子因滑動而產生的位移，已形成了殘余內 部應力，因此線材脆性提高，而伸長率和柔軟率下降。

高速互感器繞線機

協普公司在分頻器線圈繞線機領域投入了大量的研發精力，取得了一系列顯著的成果。



在繞線精度方面，通過對排線機構和控制系統的深入研究與優化，協普的分頻器線圈繞線機能夠將繞線精度控制在極小的誤差范圍內。例如，對于線徑較細的導線，繞線機可以精確地按照設定的匝數和排列方式進行繞制，確保每一圈導線的位置精度達到±0.05毫米，極大地提高了線圈的質量和性能穩定性，使得分頻器在音頻信號處理中能夠更加精準地實現分頻功能。



在繞線效率提升上，協普公司研發了獨特的高速繞線技術。通過采用先進的電機驅動系統和高效的傳動裝置，繞線機的繞線速度相比傳統機型提高了 30%。同時，結合智能的控制系統，能夠實現連續不間斷繞線，大大縮短了單個線圈的繞制時間。以一款常見的分頻器線圈為例，原來手工繞制需要 10 分鐘左右，而使用協普的繞線機僅需 3 - 4 分鐘，顯著提高了生產效率，為大規模生產提供了有力支持。



在多功能性方面，協普的分頻器線圈繞線機具備強大的適應性。通過設計可更換的繞線模具和靈活的參數調整功能，能夠繞制多種不同規格、形狀和參數要求的分頻器線圈。無論是小型化的音頻設備用分頻器線圈，還是大型專業音響系統中的分頻器線圈，都能在同一臺繞線機上實現高質量的繞制。例如，對于不同內徑、外徑和高度要求的線圈骨架，繞線機都可以通過簡單的模具更換和參數設置，快速切換生產模式，滿足多樣化的市場需求。



此外，協普公司還注重繞線機的操作便捷性和智能化程度的研究。研發了簡潔易懂的人機交互界面，操作人員只需經過簡單培訓，即可熟練掌握操作方法。同時，繞線機還具備智能故障診斷和預警功能，能夠實時監測繞線過程中的各項參數，一旦出現異常情況，如導線斷裂、繞線張力異常等，會立即發出警報并提示故障原因，方便操作人員及時處理，減少生產中斷和設備損壞的風險。
