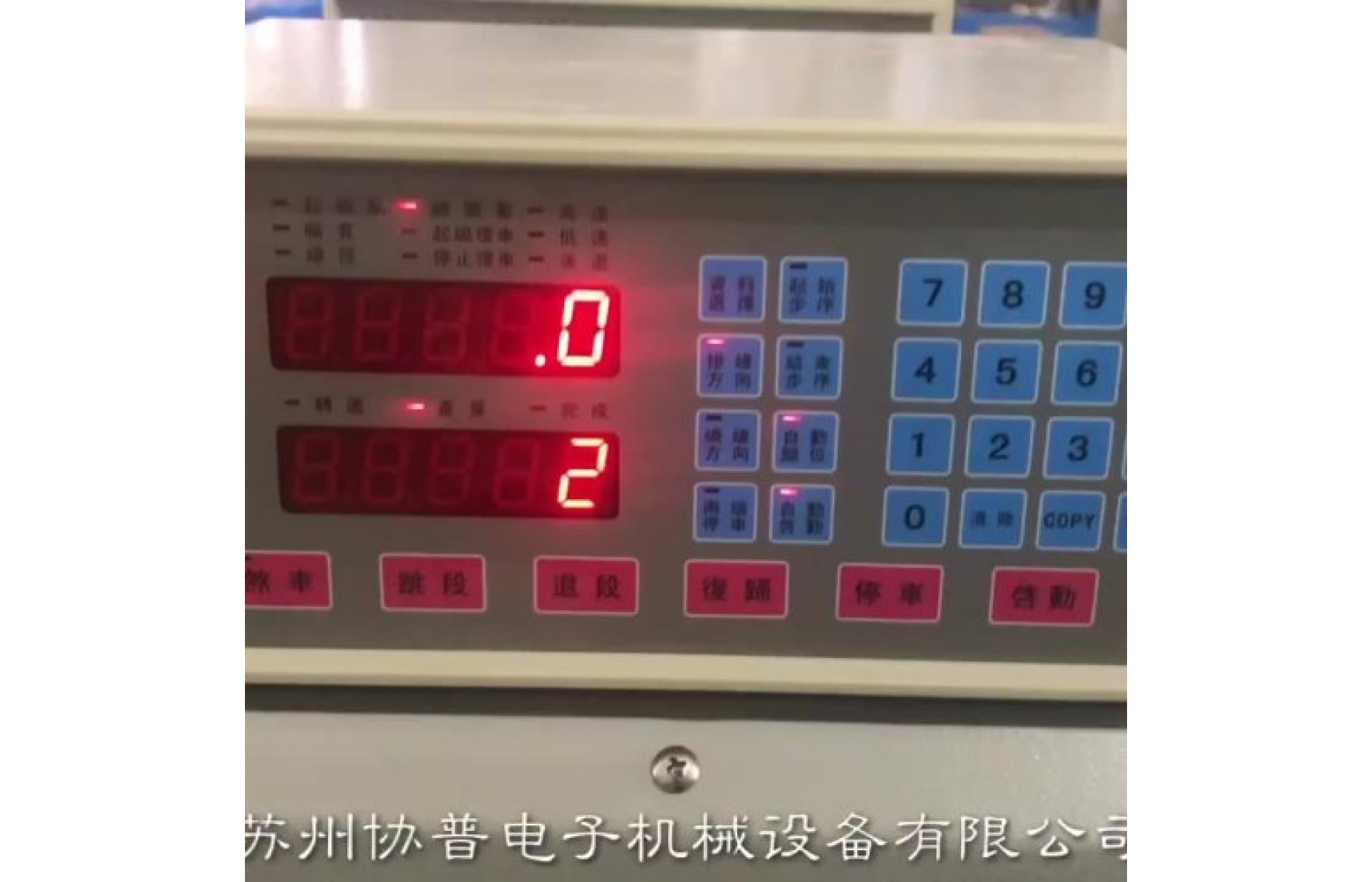

繞線機控制器計數方向的設置:

        協普繞線機控制器,功能齊備,適用范圍廣,有的客戶采購了我們的繞線機控制器,盡快我們配送了計數傳感器,但是用戶在安裝到繞線機時,有時會發現,計數會從9999.9開始計數,越來越小,這僅僅是因為不注意的時候,將計數器方向安裝反了,這時我們其實不需要拆掉已安裝好的機器,我們已經考慮到這點,您只需要在控制器上改變計數方向就可以,下面的視頻展示了,如果使用我們的繞線機控制器改變計數方向.

繞線機控制器計數方向的設置:

        協普繞線機控制器,功能齊備,適用范圍廣,有的客戶采購了我們的繞線機控制器,盡快我們配送了計數傳感器,但是用戶在安裝到繞線機時,有時會發現,計數會從9999.9開始計數,越來越小,這僅僅是因為不注意的時候,將計數器方向安裝反了,這時我們其實不需要拆掉已安裝好的機器,我們已經考慮到這點,您只需要在控制器上改變計數方向就可以,下面的視頻展示了,如果使用我們的繞線機控制器改變計數方向.

繞線機控制器計數方向的設置:

        協普繞線機控制器,功能齊備,適用范圍廣,有的客戶采購了我們的繞線機控制器,盡快我們配送了計數傳感器,但是用戶在安裝到繞線機時,有時會發現,計數會從9999.9開始計數,越來越小,這僅僅是因為不注意的時候,將計數器方向安裝反了,這時我們其實不需要拆掉已安裝好的機器,我們已經考慮到這點,您只需要在控制器上改變計數方向就可以,下面的視頻展示了,如果使用我們的繞線機控制器改變計數方向.

繞線機控制器計數方向的設置:

        協普繞線機控制器,功能齊備,適用范圍廣,有的客戶采購了我們的繞線機控制器,盡快我們配送了計數傳感器,但是用戶在安裝到繞線機時,有時會發現,計數會從9999.9開始計數,越來越小,這僅僅是因為不注意的時候,將計數器方向安裝反了,這時我們其實不需要拆掉已安裝好的機器,我們已經考慮到這點,您只需要在控制器上改變計數方向就可以,下面的視頻展示了,如果使用我們的繞線機控制器改變計數方向.

       繞線機,人們說起的時候,通常是指以漆包線為材料加工成線圈的機器.印象中,這應該是一種非常簡單的機器甚至是有有些人的印像中應該歸納為一種簡易的電動工具.但是事實上,這是一個種類非常多,涵蓋面非常廣,技術特征林樣復雜的行業.

        從加工的產品分,比如加工高頻變壓器線圈的單軸CNC繞線機,就是繞線軸轉動,排線軸按設定的節距相應移動,這是相對簡單的一種繞線機.電磁線圈,比如普通繼電器,它的特點是漆包線的線徑小,匝數比較大,所以繞線機主軸的旋轉時間長,普通的電磁線圈對排線精度沒有太高要求,所以對機器的主要要求就是轉速高,張力穩定即可.

        再就是精密電磁線圈,同樣是電磁線圈,但是這種線圈因為有耐溫的要求,響應速度的要求,線包體積的要求,產品一致性的要求,所以,要求繞線機在繞線時,每一根線都是排列的整齊有序,那么要達到這種精度,就對繞線過程中的所有工藝因素有嚴格的要求.

        有繞線機繞線主軸的旋轉精度.繞線機控制器的控制精度,排線絲桿的重復定位精度,漆包線的圓度,漆包線的直徑一致性,工裝裝在繞線機主軸后的旋轉精度,漆包線的張力控制,繞線時排線的空腔兩端的平行度,尺寸精度,還包括排線時的空腔的結構設計,以及繞線完成后脫膜設計.等每一個因素,都會對繞制精度成功與否直接相關.

        舉其中一個因素對排線精度的影響,即排線時空腔兩端的尺寸精度,包括平行度,先假設其它的工藝因素都得到了嚴格的控制,而這個排線空腔的兩端平行度不好,那就會引起實際各處寬度的不一致,假設1.0mm的直徑要排列100根,有的面只能排列99根,那排100根則溢出,有的地方能排進101根,排100根則坍塌,即使沒有1根線的誤差那么大,但是這種誤差是可以逐層累計的,所以,其排線空腔的兩端平行度要求之高應該可以理解了.

        那為了解決這一個問題,就演變出了兩種工藝,一種是有骨架精密線圈,一種為無骨架精密線圈.

       本公司CNC繞線機允許存儲1000組工藝數據,并支持其中多組工藝數據連續執行,連續執行的組數可以從2組到1000組均可設置,此功能對于工藝比較復雜,需要多次外部干預的產品,提供了極大的方便靈話性,以下的繞線機操作視頻介紹了具體的設置方法.

下面我們說明一下協普繞線機兩個程序,

        或者是多個程序之間的連續自動執行,

        也就是說繞完第一個程序之后,

        然后第二個程序自動執行,

        不需要你在中間按啟動鍵,

        我們示范一下,

        設置是怎么設置的,

        首先"步序設定""輸入"

        在第二個程序的時候,

        我們把"自動啟動"

        現在是打開的,

        然后第一個程序的"自動啟動"我們要把它關閉,

        因為這如果是第一個程序的"自動啟動"打開,

        它會成為一個無限循環,

        現在把它關閉,

        然后按"輸入"按"復歸"

        好了,

        然后我們注意左下角""燈要打開,

        然后我們按啟動.

        本公司CNC繞線機控制器經過不斷完善,其功能完備,性能穩定,可以精確的設置起繞點,線徑,幅寬,高速,低速等主要參數,同時還包括比如起始慢速,停止慢速,兩端停止等等輔助參數,這些常用參數都設計在用戶參數設置區,下面的視頻比較詳細的說明了本公司CNC繞線機的參數設置過程:

          現在我們介紹一下協普繞線機的工藝參數的設置.

          協普繞線機的控制器分為這么幾大部分的功能.

          這個部分叫數字參數區.

          它代表的是當前機器的狀態.

          比如說這邊的紅燈亮就是對應著待機狀態.

          說明這個機器在待機狀態.

          下面的狀態有運轉.慢車,定位.超速.

          這是一個狀態區就是監視機器目前狀態的.

          這是一個數字參數區.

          數字參數需就是需要我們設置的一些數字.

          在這個地方.

          這是一個開關參數.

          比如說排線方向開始的時候.

          是從左往右還是從右往左.

          這是排線方向.

          還有繞線方向.

          比如說我們站在機器的右側的時候.

          看這個繞線軸它是順時針轉還是逆時針轉.

          然后選方向.

安裝sp-d102-b-6:

　　經濟型的繞線機,根據動力的大小分為不同規格,根據繞線機電機的不同,分為直流無刷電機與交流變頻電機,但是根據應用場合的不同,分為以下幾種:

　　第一種為變壓器繞線機,其特點在于,可以同時繞幾種不同的漆包線,但是沒有較好的張力控制器,其張力控制僅用羊毛氈的壓緊程度來控制.

　　第二種為一般線圈繞線機,主要應用于單一漆包線的一般線圈,使用標準型張力控制器,其標準張力器的范圍較大,在張力要求不高的場合,就張力器而言,它的漆包線直徑范圍可以從0.2-1.4mm.

        第三種為磁阻尼線架繞線機,同樣適用于單一漆包線的一般線圈,但是它的張力器采用磁阻尼張力器,從直徑0.03mm的漆包線到直徑0.5mm的漆包線,其中分為比較多的規格.優點是有相對穩定的張力,可以繞制比較細的漆包線,缺點是在直徑0.03mm-0.5mm之間的漆包線需要多種規格的張力器.

　　第四種為電機線圈繞線機,主要用于電機線圈的繞制,繞線機的力矩較大,張力器采用標準機械式張力器,但是配有一個線模.

　　以下的視頻展示了一般線圈繞線機的安裝.
