精密電流互感器繞線機的研發背景與特點
? 精密電流互感器繞線機的研發背景與特點
電流互感器中線圈的精度是非常重要的，因為它直接影響到電流測量的準確性和電力系統的可靠運行。線圈精度的具體重要性表現在以下幾個方面。
電能計量：在電力系統中，準確測量電流是計算能量消耗的關鍵。如果電流互感器中的線圈不準確，將導致電能測量錯誤，可能導致能源成本的錯誤計算，對電力公司和消費者都可能產生財務影響。
故障檢測：電流互感器用于監測電流水平，以偵測電力系統中的異常情況，如短路、過載等。如果線圈的精度不高，可能會導致對潛在故障的誤報或忽略，從而影響電力系統的可靠性。
過電流保護：電流互感器在過電流保護裝置中扮演關鍵角色，用于檢測過電流事件并觸發斷路器或其他保護設備。線圈的精度直接影響是否能夠準確偵測到過電流情況，確保電力系統的安全性。
負載管理：電力系統的負載管理需要準確測量電流，以便進行合理的負載分配和調整。如果線圈的精度不高，可能導致不平衡的負載分布，影響電力系統的效率和穩定性。
自動化控制：在現代電力系統中，自動化控制系統依賴于準確的電流測量數據來進行實時調整和控制。線圈的精度對于系統的響應速度和性能至關重要。
波形分析：電流互感器還用于電力質量分析，包括諧波分析等。線圈的精度決定了對電流波形的準確分析，有助于解決電力質量問題。
總之，線圈精度對于電流互感器的性能和應用至關重要。高精度的線圈可以確保電流測量的準確性，從而維護電力系統的可靠性、穩定性和效率。因此，在選擇和使用電流互感器時，確保線圈的精度符合應用需求是非常重要的。

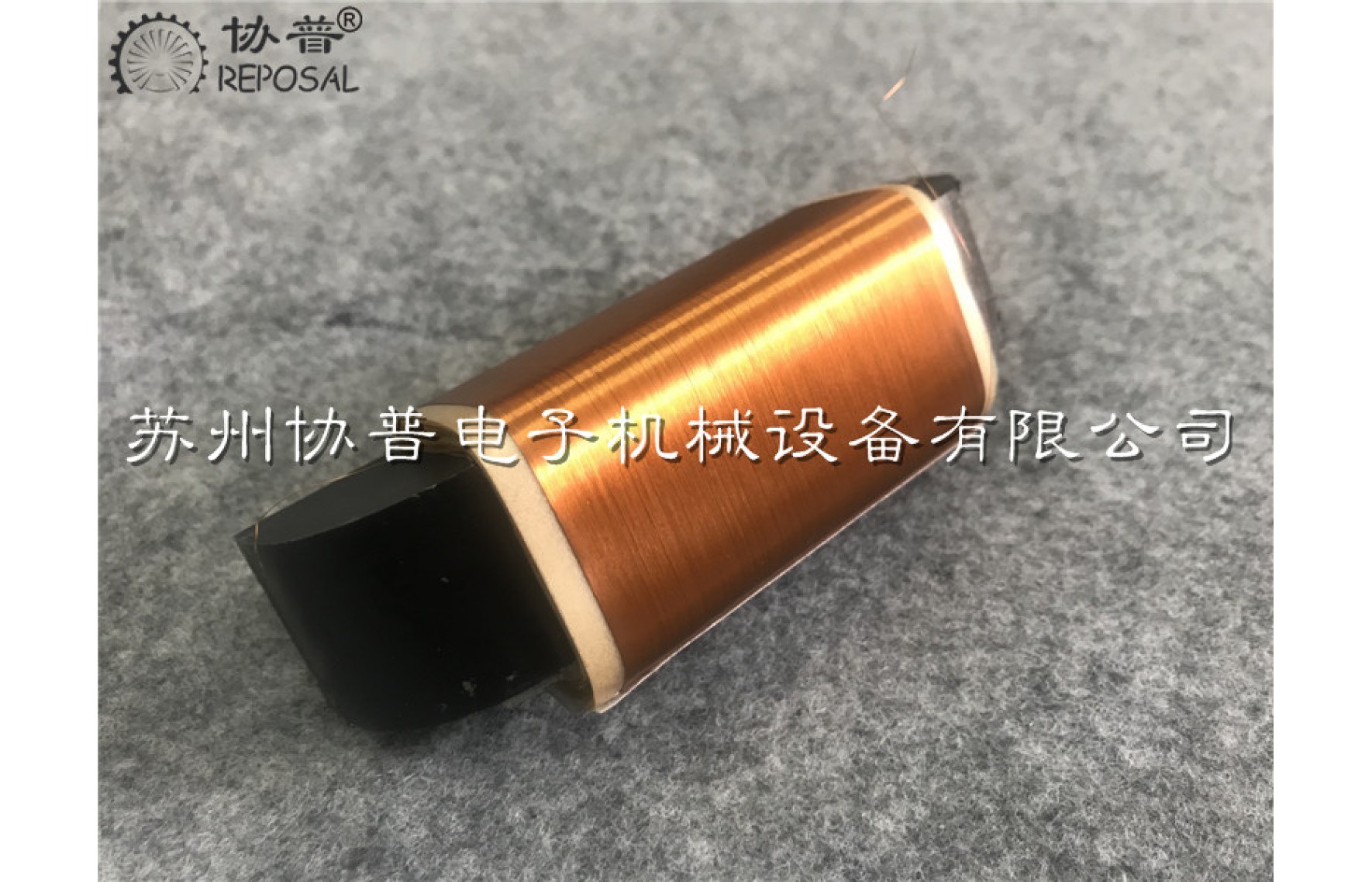

通過上面的介紹，我們已經知道了互感器的線圈對于互感器形容的一個影響和它的重要性，那么下面的內容呢，我們再來介紹一下，怎樣才能獲得高精度的互感器線圈，為此，我們開發出了高精度的互感器線圈繞線機。 這篇文章中展示的圖片是c型的電流互感器的線圈。
從這個產品的圖片可以看得到啊，這一個c型的電流互感器的鐵芯呢，它是由一個矩形矩形的鐵芯切開。然后客戶要求將線圈直接繞在這個切開的鐵芯的長邊。這個產品的漆包線的直徑是0.2毫米，匝數是2700匝。由于是大批量的生產，所以是要求精度高，不允許有亂線，繞制的層數很多，同時要求生產穩定。
我們認真的聽取并收集了客戶的需求，有針對性的開發出了他們需要的互感器繞線機，順利滿足了客戶需求。并在這個基礎上面總結了互感器繞線機。
高精度電流互感器線圈繞線機是一種專門用于制造電流互感器線圈的設備，它在電流互感器的制造過程中扮演著至關重要的角色。人們在實際的高精度互感器生產當中，對于電流互感器線圈繞線機。
自動化生產：高精度電流互感器線圈繞線機采用自動化技術，能夠自動完成線圈繞制的過程。這種自動化生產方式提高了生產效率，降低了人工成本，并減少了人為錯誤的可能性。
精確度和一致性：互感器繞線機具有極高的精確度，可以確保每個電流互感器線圈都具有一致的特性。具體表現在匝數準確，排列整齊，張力穩定這三方面.這對于電流測量的準確性至關重要，特別是在要求高精度的應用中。
高速繞線：高精度電流互感器線圈繞線機通常具有高速繞線功能，可以在短時間內完成大量線圈的制造。這對于大規模生產電流互感器非常重要。
調整靈活性：繞線機通常具有可調節的參數，如線圈的匝數、線徑和繞制速度等。這使得生產過程能夠根據不同型號和規格的電流互感器進行靈活調整。
定制能力：由于不同的電流互感器可能具有不同的規格和要求，對應的工裝夾具甚至是設備結構都有所不同，高精度電流互感器線圈繞線機通常具有一定的定制能力，以滿足不同客戶的需求。
總之，高精度電流互感器線圈繞線機在電流互感器制造中發揮著重要的作用，它們通過自動化、高速、精確的線圈繞制過程，確保了電流互感器的性能和準確性。這些機器在電力系統中的應用非常廣泛，包括電能計量、電力保護、電力質量分析等領域。
下面我們再簡單介紹一下電流互感器本身。
電流互感器能把大電流變成小電流的儀器。就像變魔術一樣，它有個鐵心和一堆線圈。一堆線圈繞在要測電流的線路上，而另一堆線圈串在測量儀表和保護裝置上。電流互感器的二次側總是閉合的，所以它就像一個超級短路一樣。
好，現在來說說怎么回事。電力供應線路上，一次電流大小范圍巨大，從幾安到幾萬安都有可能。但我們通常需要一個穩定的二次電流來測量、保護和控制電力系統，因為一次電壓通常很高，直接測量非常危險。這時候電流互感器就派上用場了。
電流互感器有兩個繞組：一次側（匝數很少）串在要測的電流線路中，二次側（匝數比較多）串在測量儀表和保護回路中。電流互感器的一次側電流（I1）和二次側電流（I2）之比被稱為實際電流比K。對于指針式電流表，電流互感器的二次電流通常是安培級的，而對于數字化儀表，它們的采樣信號通常是毫安級的。
電流互感器的型號通常用字母和數字來表示，比如L代表電流互感器。型號中的字母可以表示它的類型、安裝方式、絕緣材料等等。
至于技術參數，額定容量、一次額定電流、二次額定電流、額定電流比等等，都是很重要的指標。電流互感器的種類有很多，比如測量用的和保護用的，它們的工作原理和要求都不太一樣。
最后，還有一點要注意，電子式電流互感器逐漸興起，它們具有抗磁飽和、低功耗、寬頻帶等優點，所以在電力系統中，電流互感器是一個非常關鍵的組成部分。希望這個口語化的解釋能幫助你更好地理解電流互感器的原理和應用。
讓我們聊一下如何選用電流互感器吧！
首先，額定電壓要比線路的額定電壓大，這點很重要哦。
接下來，說說變比。要根據一次負荷來計算電流互感器的變比。一般有各種規格可選，比如20、30、40、50、75、100、150和2×a/C等等。其中2×a/C表示同一個產品有兩種電流比，可以通過改變連接片的接線方式來切換。一般情況下，如果線路中負荷電流是350A，那么你應該選擇400/5的變比。如果是用于保護，可以選擇更大的變比來確保準確度。
接下來是準確級別的選擇，這要根據測量的準確度要求來確定。計費計量用的電流互感器準確級別不低于0.5級，用于監視進出線回路的電流的電流表應選擇1.0到3.0級電流互感器。
再來是動穩定度和熱穩定度的校驗，可以根據以下公式來進行校驗：
動穩定度校驗：Kes×I1N ≥ ISh
熱穩定度校驗：(KtI1n)2t ≥ I∞tima
然后是額定容量，電流互感器的二次額定容量要大于實際二次負載，通常是25%到100%的二次額定容量。這會影響測量或控制的精度，所以要注意。
最后，一些使用注意事項：
接線要遵守串聯原則，一次側與被測電路串聯，而二次側與所有儀表負載串聯。
根據被測電流的大小選擇合適的變比，否則誤差會增大。
二次側必須接地，以防止絕緣損壞時一次側高壓進入二次側，造成安全事故。
絕對不要開路二次側，否則會有高壓危險，也不要在運行時未經旁路就拆卸電流表或繼電器等設備。
總之，電流互感器在正常工作時，二次側與測量儀表和繼電器等電流線圈串聯使用，所以要小心操作，確保安全。
?
