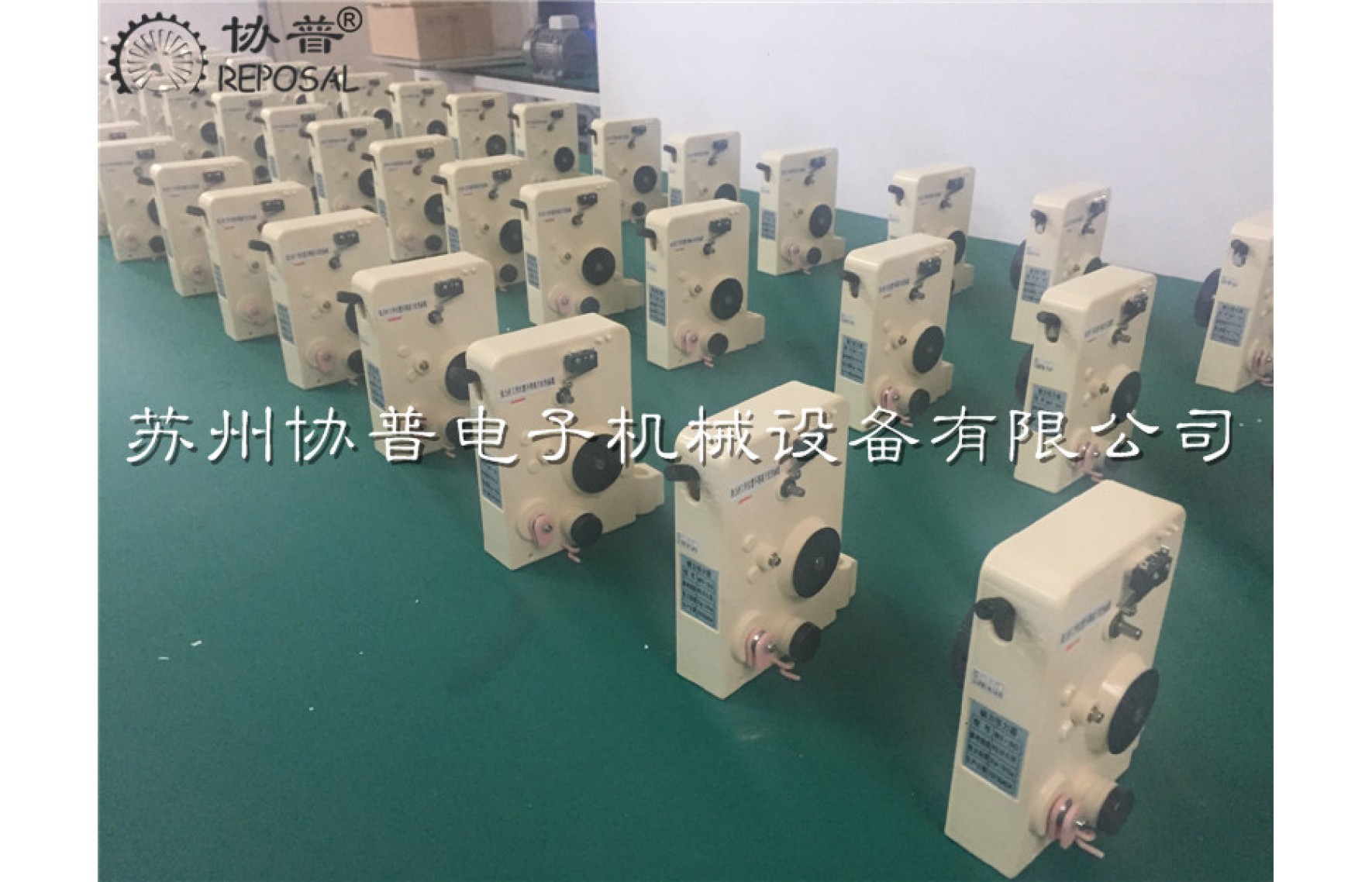

繞線機磁阻尼張力器使用說明
- 我們看一下張力器的過線，從這個位置經過羊毛氈 ，這邊按的話，這邊會彈開的，然后經過輪子一圈，然后經過防跳 線器，然后再過來，然后這樣的話就有張力了。這是個過線的一個過程。然后調節他又分兩部分，第一個部分是阻尼輪的調節，也就是說實際上它是往后拉的一個力量。比如說我現在把刻度調到張力器最大的一個狀態，它后面的拉力變得很大，把后面的拉力就變得很大了。
- 如果說我要把它調小的話，他這個桿就會比剛才要起來一點。我調的更小。這個好像跟剛才差不多，稍微起來了一點，我們理想的狀況是水平的。
- 我們這個時候怎么調？我們把剛才調拉力,這里還有一個反彈力，我們把反彈力調大，這個狀況就是一個比較理想的狀況。我們現在從這一面來看，我們現在比如說水平了，然后這個位置它有刻度，0是最小的。就是小了。
- 比如說我們從這個方向旋，這里是最大,9的刻度代表這個張力器最大的張力，它使對面輪子的拉力變最大。輪子拉力大大碳纖維桿反彈力相對小，所以說碳纖維桿它就往下面來了。我們把它調回到剛才那個位置，非常平穩。比如說,我反彈力如果小了的話，它自然會水平。所以說看到這里大概就明白了，所以說張力器它的調節,實際上它是一個拉力和一個反彈力的平衡。
相關文章
機械張力器使用說明
我們現在來了解一下張力器,一個穿線的過程。首先漆包線線過經張力器底部的陶瓷圈，然后再經過其上方的羊毛氈，羊毛氈的夾緊的程度可以調節,其方式是通過張力器的另外一側的旋鈕，
然后再穿過防跳線器,再在張力器上的阻尼輪上面過一圈，然后再次經過一個防跳線器，然后再穿過釣魚桿上面的導輪，這就是穿線的過程。
然后我們要怎么樣調節到一個比較合適的張力？
我們現在看一下第一個，這個手柄是一個張力開關，這個張力開關打到往上方的時候，這個阻尼輪就不起作用，轉動它的時候變的很輕。這個張力開關打在下方的時候，張力器開始起作用.
如果我們要調大張力的話，我們就調節張力器底部下方這個旋鈕，這個位置有個刻度。通個這個調節張力器上的阻尼輪的阻尼大小.
然后這個位置的手柄是用來調節反張力的,就是釣魚桿往后面回彈的力量，我們調節的總體原則是在繞線的過程當中，釣魚竿在阻尼輪的相互作用下,即不會無力往下垂,也不會力量過大而只有很好的擺幅要求在有一個比較大的擺動的范圍，這樣的話它就可以緩沖，同時起到一個將漆包線張緊的作用。
繞線機之電磁線圈精密繞線機
繞線機,人們說起的時候,通常是指以漆包線為材料加工成線圈的機器.印象中,這應該是一種非常簡單的機器甚至是有有些人的印像中應該歸納為一種簡易的電動工具.但是事實上,這是一個種類非常多,涵蓋面非常廣,技術特征林樣復雜的行業.
從加工的產品分,比如加工高頻變壓器線圈的單軸CNC繞線機,就是繞線軸轉動,排線軸按設定的節距相應移動,這是相對簡單的一種繞線機.電磁線圈,比如普通繼電器,它的特點是漆包線的線徑小,匝數比較大,所以繞線機主軸的旋轉時間長,普通的電磁線圈對排線精度沒有太高要求,所以對機器的主要要求就是轉速高,張力穩定即可.
再就是精密電磁線圈,同樣是電磁線圈,但是這種線圈因為有耐溫的要求,響應速度的要求,線包體積的要求,產品一致性的要求,所以,要求繞線機在繞線時,每一根線都是排列的整齊有序,那么要達到這種精度,就對繞線過程中的所有工藝因素有嚴格的要求.
有繞線機繞線主軸的旋轉精度.繞線機控制器的控制精度,排線絲桿的重復定位精度,漆包線的圓度,漆包線的直徑一致性,工裝裝在繞線機主軸后的旋轉精度,漆包線的張力控制,繞線時排線的空腔兩端的平行度,尺寸精度,還包括排線時的空腔的結構設計,以及繞線完成后脫膜設計.等每一個因素,都會對繞制精度成功與否直接相關.
舉其中一個因素對排線精度的影響,即排線時空腔兩端的尺寸精度,包括平行度,先假設其它的工藝因素都得到了嚴格的控制,而這個排線空腔的兩端平行度不好,那就會引起實際各處寬度的不一致,假設1.0mm的直徑要排列100根,有的面只能排列99根,那排100根則溢出,有的地方能排進101根,排100根則坍塌,即使沒有1根線的誤差那么大,但是這種誤差是可以逐層累計的,所以,其排線空腔的兩端平行度要求之高應該可以理解了.
那為了解決這一個問題,就演變出了兩種工藝,一種是有骨架精密線圈,一種為無骨架精密線圈.
繞線機工藝參數的存儲和調用
本公司CNC繞線機支持1000組繞線工藝數數據的存儲,您在繞制完成一個線圈的工藝數據后,即自動保存,當您調試下一個產品時,只需要從下一個程序號開始設置參數即可,當你需要生產原來的產品時,也可以非常方便的調用.下方的視頻說明本公司繞線機工藝數據的存儲與調用.
我們介紹一下協普自動繞線機工藝程序的.
存儲和調用.
協普的自動繞線機控制器它可以存儲.
1000種不同的工藝程序.
我們怎么切換的.
按起始步數.
按1按輸入.
然后按結束部序.
按1按輸入按復歸.
然后我們按部序設定按輸入.
我們會發現我們繼續按輸入.
按輸入之后的話.
它會在程序一的范圍之內來設定.
起繞點意思就是說從什么地方開始繞.
我們可以通過這個箭頭來指定.
我們也可以通過直接輸入數字.
比如說這是36.5.
我們可以輸入37.
這是起繞點.
然后我們可以給他指定幅寬.
我們說的幅寬就是這個線在多大.
一個范圍之內來回的繞.
繞線機工藝參數的設置
本公司CNC繞線機控制器經過不斷完善,其功能完備,性能穩定,可以精確的設置起繞點,線徑,幅寬,高速,低速等主要參數,同時還包括比如起始慢速,停止慢速,兩端停止等等輔助參數,這些常用參數都設計在用戶參數設置區,下面的視頻比較詳細的說明了本公司CNC繞線機的參數設置過程:
現在我們介紹一下協普繞線機的工藝參數的設置.
協普繞線機的控制器分為這么幾大部分的功能.
這個部分叫數字參數區.
它代表的是當前機器的狀態.
比如說這邊的紅燈亮就是對應著待機狀態.
說明這個機器在待機狀態.
下面的狀態有運轉.慢車,定位.超速.
這是一個狀態區就是監視機器目前狀態的.
這是一個數字參數區.
數字參數需就是需要我們設置的一些數字.
在這個地方.
這是一個開關參數.
比如說排線方向開始的時候.
是從左往右還是從右往左.
這是排線方向.
還有繞線方向.
比如說我們站在機器的右側的時候.
看這個繞線軸它是順時針轉還是逆時針轉.
然后選方向.
繞線機的安裝:sp-d102-b-6
安裝sp-d102-b-6:
經濟型的繞線機,根據動力的大小分為不同規格,根據繞線機電機的不同,分為直流無刷電機與交流變頻電機,但是根據應用場合的不同,分為以下幾種:
第一種為變壓器繞線機,其特點在于,可以同時繞幾種不同的漆包線,但是沒有較好的張力控制器,其張力控制僅用羊毛氈的壓緊程度來控制.
第二種為一般線圈繞線機,主要應用于單一漆包線的一般線圈,使用標準型張力控制器,其標準張力器的范圍較大,在張力要求不高的場合,就張力器而言,它的漆包線直徑范圍可以從0.2-1.4mm.
第三種為磁阻尼線架繞線機,同樣適用于單一漆包線的一般線圈,但是它的張力器采用磁阻尼張力器,從直徑0.03mm的漆包線到直徑0.5mm的漆包線,其中分為比較多的規格.優點是有相對穩定的張力,可以繞制比較細的漆包線,缺點是在直徑0.03mm-0.5mm之間的漆包線需要多種規格的張力器.
第四種為電機線圈繞線機,主要用于電機線圈的繞制,繞線機的力矩較大,張力器采用標準機械式張力器,但是配有一個線模.
以下的視頻展示了一般線圈繞線機的安裝.
