機械張力器使用說明

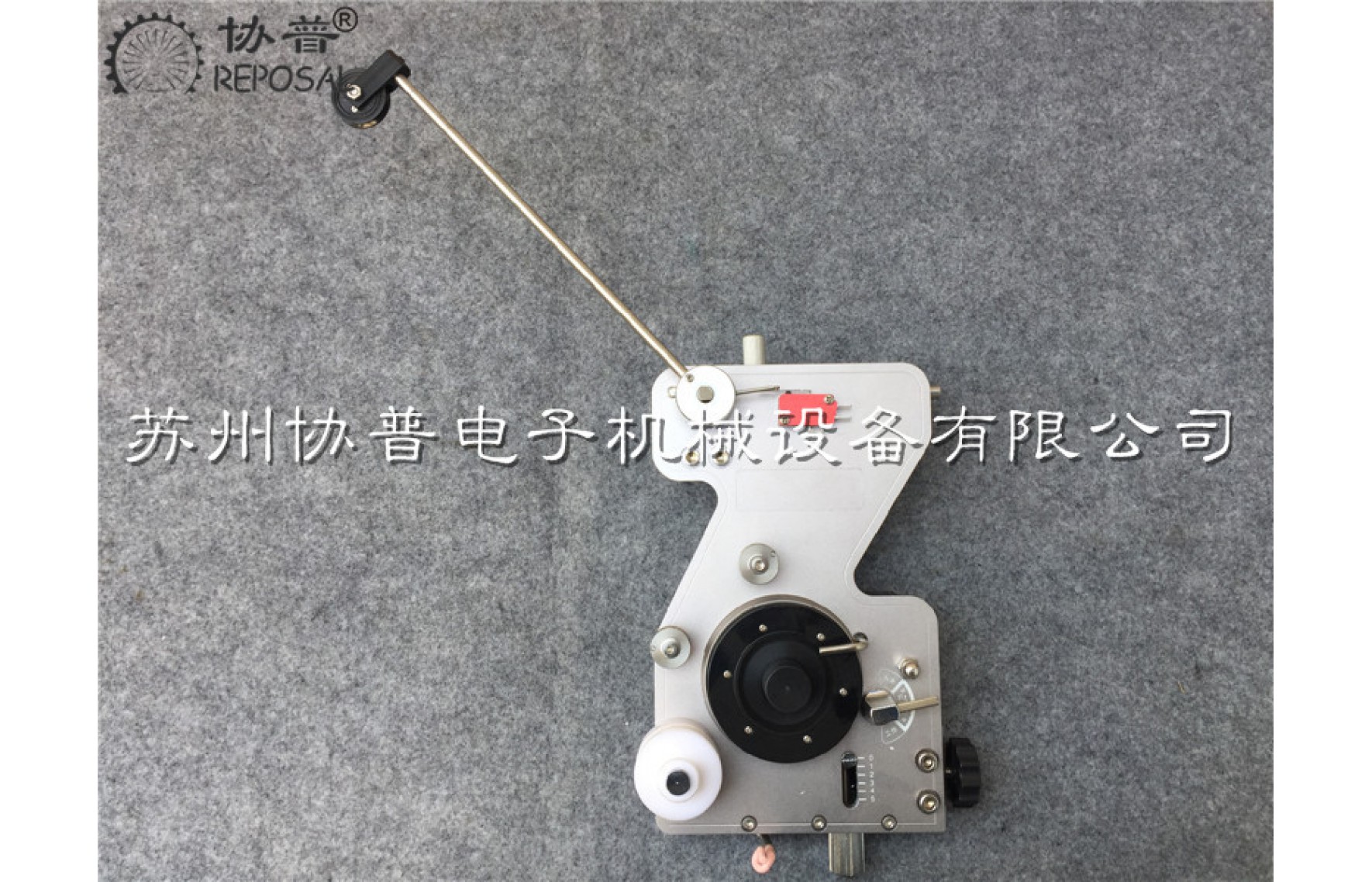

我們現在來了解一下張力器,一個穿線的過程。首先漆包線線過經張力器底部的陶瓷圈，然后再經過其上方的羊毛氈，羊毛氈的夾緊的程度可以調節,其方式是通過張力器的另外一側的旋鈕，
然后再穿過防跳線器,再在張力器上的阻尼輪上面過一圈，然后再次經過一個防跳線器，然后再穿過釣魚桿上面的導輪，這就是穿線的過程。
然后我們要怎么樣調節到一個比較合適的張力？
我們現在看一下第一個，這個手柄是一個張力開關，這個張力開關打到往上方的時候，這個阻尼輪就不起作用，轉動它的時候變的很輕。這個張力開關打在下方的時候，張力器開始起作用.

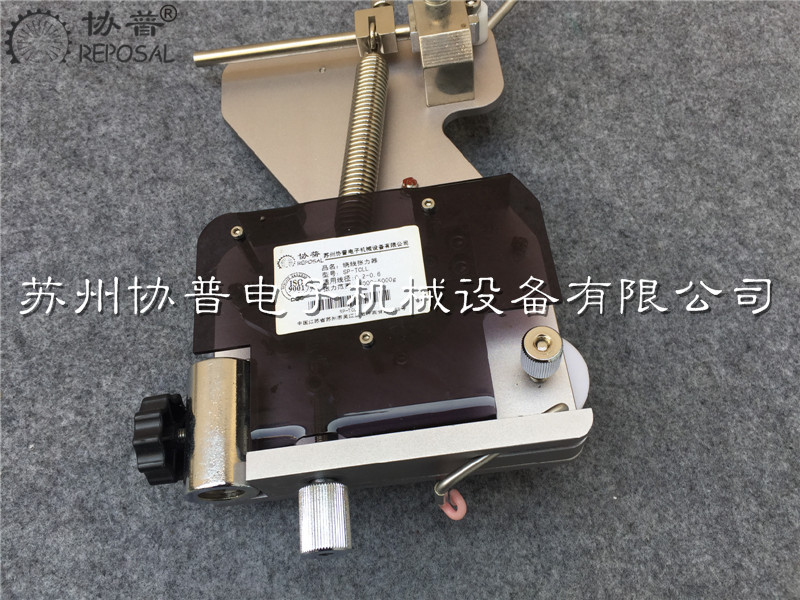

如果我們要調大張力的話，我們就調節張力器底部下方這個旋鈕，這個位置有個刻度。通個這個調節張力器上的阻尼輪的阻尼大小.
然后這個位置的手柄是用來調節反張力的,就是釣魚桿往后面回彈的力量，我們調節的總體原則是在繞線的過程當中，釣魚竿在阻尼輪的相互作用下,即不會無力往下垂,也不會力量過大而只有很好的擺幅要求在有一個比較大的擺動的范圍，這樣的話它就可以緩沖，同時起到一個將漆包線張緊的作用。
