蘇州協普電子機械設備有限公司成功發布層繞式高壓包全自動層間絕緣繞線機SP-D102M7機型——此機型極大的提高了層繞式高壓包線圈繞制效率、線圈一致性。協普繞線機降低了層繞式高壓包的繞制成本，在新機型中加入了結構緊湊的絕緣絕帶自動切斷機構,及多個骨架串繞后的動平衡性能等優質方案。

                                   馬蹄形空心杯電機線圈及繞線機

        現在中國在空心杯電動機制造方面愈發關注，因為國內自動化空心杯電機產品發展和研究的時間較短，所占有的比例不高，并且中國的人口密集勞動力低廉，即使卷繞式生產即使工序多、酬勞成本巨大，還是擁有占比例極高。最近幾年，中國愈發關注空心杯電機和自動繞線技術，在繞線機設備研發制造方面有了不錯的進步和突破。對電機性能的產生影響的關鍵原因之一是電機中的轉子線圈，空心杯電機中的轉子沒有鐵芯，慣量小，功能性卓越而且適用應用的范圍廣。另外在對線圈繞制設備的研發中，馬鞍形線圈排列規整，磁體的利用效率高。

         空心杯電機與老式傳統的帶鐵芯的電機相比，比后者的能量轉換效率較明顯較高，而且反應速度也會快很多，，而空心杯電機效率極高，響應速度快，性能穩定。由于空心杯電機沒有滯后，額外的電磁干擾低，可以達到非常高的電機轉速，而且高速運行時速度設定靈敏，因此具有相對穩定和穩定的性能。此外，空心杯電機的能量密度遠大于其他電機，重量將遠小于相同功率的鐵芯電機。

       現在按照線圈的成型方式，在空心杯電機線圈中，它的生產技術大致可分為繞卷生產技術和一次成型生產技術兩種工藝路線。

        兩種方式相比較，第一種卷繞生產技術比較復雜，繞制線圈時效率比較低。為了提高線圈生產繞制效率，繞線機可以加入一次成型的生產工藝。根據空心杯線圈形狀和繞線方式的不同，常見的空心杯繞線方式可分為平行直繞形、馬鞍形繞制和斜繞形三種。第一項平行直繞形一般多用于匝數相對比較少的空心杯電機線圈繞組。而后兩項是目前國外相對先進的空心杯電機廠家比較常用的兩種線圈繞制工藝。

精密柔性羅氏線圈繞線機是一種用于精密柔性羅氏線圈繞制的專用設備。協普以實際項目為背景,通過對對柔性羅氏線圈繞制工藝的分解掌握，成功開發出高精密柔性羅氏線圈繞線機.

   羅氏線圈繞線機并不屬于通用數控設備的行列，而是一種專用的非標設備。對于此 類設備而言，主要體現在一個專用，既然專用就說明市場需求不大，但又不可或缺。對 于設備制造商而言開發此類專用設備并不被青睞，成本控制難度很大。

加之目前國內生產柔性羅氏線圈的廠家相對于設備的需求有限，同時要想控制好螺距精度與排列整齊度，設備的研發成本相對較高，市場風險較大，同時對于設備用戶而言，其相應的配套設備儀器都是一筆很大的投入。

      協普以琴弦繞線機作為研究對象，采用模態分析法,首先在理論上探討了小型琴弦繞線機繞線機構的振動原理及排線機構運動原理。在原理分析的基礎上分別對小型銅絲繞線機構中研究輾子軸與機架之間配合工作的減振特性的ADAMS模型進行振動分析,及利用ANSYS軟件對琴弦繞線機排線機構能否正常工作進行了模態分析。 通過分析分別得出琴弦繞線機繞線機構在正常工作狀態下的振動特性從而優化繞線機構減振措施，同時，通過分析細銅絲與數控在數控排線機構正常工作狀態下力學特性,優化應用數控排線機構于琴弦繞線機排線機構的可行性。

　     蘇州協普電子機械設備有限公司研發的直線電機繞線機，順利完成測試，取得成功并順利投入生產使用。

     目前傳統直線電機繞線機，其定子線圈為單個繞制后依次裝配到直線電機鐵芯上，然后定子線圈之間再焊接，其工序多，效率低，人工介入的裝配，焊接等工藝節點多同時導致品質不穩定，因此影響到傳統直線電機的成本長期居高不下，本公司此規格直線電機繞線機的研發成功，將進一步降低直線電機的成本并提高其品質．

　　本公司在此直線電機繞線機的工藝基礎上，已與長期合作客戶達成進一步的研發協議，將其替代傳統圓形定子線圈內繞工藝，有兩方面原因導致其成本在應用本公司直線電機繞線機后，有非常大的下降空間，一是因為現有內繞定子線圈，其鐵芯為圓環狀，所以下料利用率低，現在的方案為將其設計為展開式，其材料利用率將至少提高一倍．二是內繞定子線圈，其繞線方式因工藝限制，只能為單根繞制，協普直線電機繞線機為三個繞組同時繞制，其加工效率提高三倍．兩方面的綜合下來，將使內繞定子線圈成本將有大幅下降．

　　同時，蘇州協普電子機械設備有限公司將進一步優化設計及生產工藝，爭取在即有的成本優勢下，繼續降低整機成本，使生產企業即能節約材料，又能提高效率，同時還能大幅降低繞線機的采購與使用成本－使協普的合作伙伴更有競爭力．

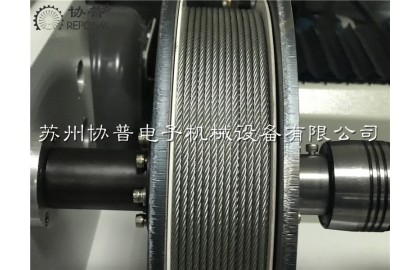

　　客戶要求繞制多股鋼絲繩，總直徑為3.5mm，多層繞制，要求穩定快速．

       牽引的電機主要用于鐵路干線電力機車、工礦電力機車、電力傳動內燃機車和各種電動車輛（如蓄電池車、城市電車、地下鐵道電動車輛）上.

       其線圈在繞線機繞制過程中,受到的約束主要來自設計要求與工藝條兩方面.具體表現在:

       線圈和繞組的結構設計，除必須符合電氣性能和溫升限度要求外，還必須注意現有繞線機的適用性,電磁線和絕緣材料的經濟合理使用，結構簡單，制造方便，即應具有良好的工藝性。為了達到較好的工藝性及可靠性，有一些控制點必須在前期考慮到，對于該類問題，協普繞線機與各位分享一些內容。

      公司擁有電子變壓器和互感器整廠設備的研發及生產優勢，有別于業界的眾多拼裝廠商，我們集繞線機行業工程技術沉淀多年研發生產經驗，開發出的新一代環形線圈系列繞線設備，廣泛應用于環形變壓器、互感器、調壓器、電感線圈等制造行業，得到業界諸多好評；蘇州協普將不斷了解用戶需求加強技術研發和售后服務水平，為客戶提供更專業優質的產品及服務。

       環形變壓器繞線機技術特點：

      采用CNC數位智能程式控制器，工作穩定，操作簡單，具有多項行業首創的先進實用功能。

      儲線環，帶線器等核心部件選用優質鋼材經多道工藝加工而成，耐用不變形。

      采用先進的控制電路，具有故障報警功能，功能開關都為兩線控制，維修更換簡單方便。

      儲線和繞線狀態下運轉速度分開設定，可以自動實現快速儲線和低速繞線運行，包帶機模式下也可以使用自動運行功能，操作簡單，使用效率高。

      加工多繞組產品時可預設多次儲線和多次繞線工序，適合有多個繞組但線徑／匝數又不同的產品，或是儲線量單次不夠的產品，免去重復裝夾和人工操作，提高生產效率。

      可以預設多組排線密度，繞線時設備可以自動變換預設的排線密度，在加工多繞組的產品，每個不同匝數繞組都可以按照預設的角度均勻的排列。

      雙變頻比例驅動，可選擇自動運行或腳踏調速。

      可無極調速，根據不同產品工藝要求設定合適的繞線速度。

設備特點：

      齒輪式繞線機具有繞線扭力大，齒環屋戔環開口尺寸高，儲線量多和適繞線徑范圍大等特點，是用途最廣的

        繞線機型；適合繞制線徑粗，排線要求很整齊及需要多股并繞的產品，如小型環形變壓器次級繞組，大功率駑

       大型變壓器初次級繞組，大線徑電感磁環，電流互感器線圈及可調電阻等。

      可根據產品的外形尺寸，完成內外徑，匝數等參數，計算需繞線的長度，選擇合適尺寸的機型。

      同一機型上可更換不同寬度儲線環，以滿足不同大小產品的儲線量和完成內徑，適用范圍更廣。

       夾具可調范圍大，排線密度快速調節及分段排線密度功能，特別適合繞制有多個繞組的變壓器產品。

      適繞線材種類多樣，如漆包銅線，漆包鋁線，鋼絲，尼龍線及電阻絲等，可用于各種行業產品的線匿加工。

         外徑:193mm

         內徑:95mm

         高度:90mm

         漆包線直徑:2.5mmX370

協普此款繞線機行程1.5米，采用氣動快裝快拆，操作方便，結構成熟穩定易維護，系統易操作，功能完備，擴展性強。

目前根據客戶要求在此機器繞制長達1.5米行程的發熱線圈，因設備結構化到位，繞線得到滿意效果，此客戶目前已計劃在此基礎上追加云母帶纏繞功能。

鉗形電流表線圈繞線機|鉗形表線圈繞線機|半圓互感器繞線機

蘇州協普電子機械設備有限公司開發的半圓形線圈繞線機,適用于半圓形骨架,鐵芯,磁芯線圈的繞制.其運行運行,速度高,安全罩方便實用.上下料便捷快速,重復定位精度高.適用的產品有:半圓型互感器線圈，半圓型發熱絲線圈，鉗形表線圈等.
